第四轴五轴追加

  • 商品说明

标准的立加,只有三轴,随着自动化程度越来越高,我们可以提供机床4轴追加,5轴追加,CS轴控制等功能。

安装第四轴前,如何做部件选购?流程如下:

1、确认机械部件第四轴,如下图

FANUC 系统如何追加第四轴?(前期选型)

(图1 四轴本体)

(1)第四轴主要分为任意角度和分度盘四轴。我们最常用的第四轴都是任意角度,里面由蜗轮蜗杆传动,可以做4轴联动。分度盘四轴不能做联动,也不能任意角度,但是优点是重复定位精度高,切削量大。

(2)选择4轴大小,我们最常用的是120,170,200,250,320,400。这个数字代表着圆盘直径。一定要考虑3个数据,Z轴高度,工作台宽度,工件尺寸。

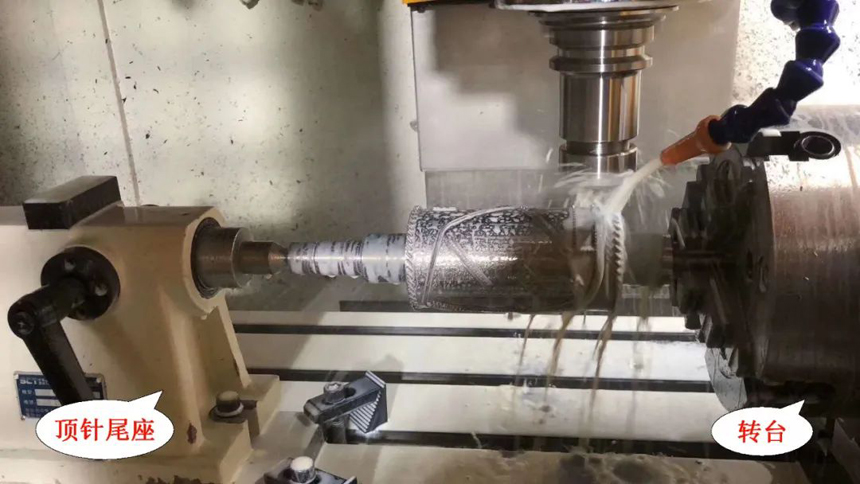

(3)选择尾座。第四轴尾座有2种,顶针尾座,如下图,主要加工圆柱体。

FANUC 系统如何追加第四轴?(前期选型)

(图2)

还有一种圆盘尾座,如图3。一般顶针尾座价格在3000左右,而圆盘尾座在1万左右。选择圆盘尾座,一般都要定做L板和中间的桥板。

2 、机床功能确定,如果要追加第四轴,FANUC系统必须有4轴控制。如果没有功能,就需要开通,笔者总结的常见系统如下:

FANUC 系统如何追加第四轴?(前期选型)

有的机床没有4轴功能,如果不用插补运动,只是定位,可以选择IO link驱动器或者第三方第四轴。

3、驱动器和电机选择

FANUC 系统如何追加第四轴?(前期选型)

 图4 最常用的第四轴驱动器A06B-6130-H002)

第四轴厂家出厂时,基本都会在选型手册中,标出需要的电机扭矩和功率。FANUC常用的第四轴电机是4NM,8NM,12NM,22NM。但是因为价格因素,最常用的电机是b8和b12/2000. 通常情况下,如果做联动,并且带有圆盘尾座,这时第四轴的电机扭矩需要选大一点。不然只能通过降低运行速度和延长加减速时间,来解决问题。

b8和b12用的驱动器是A06B-6130-H002(OIB,OIC,OID选用)。或者用A06B-6160-H002(31IB,OIF必选,可以替代6130)

4、加紧方式选择。第四轴如果不参与切削,只是定位,这时要考虑气动锁紧还是液压锁紧。一般液压锁紧的力量大,缺点是是要增加液压油站成本高,安装复杂。

5、电机回零方式选择。第四轴建议用绝对位置编码器,使用方便,安装方便,关键是有的转台不能360°旋转。所有的bis电机都是绝对位置编码器,只有ai电机才有增量。切记:一定要用绝对位置编码器。

6、部件检查,检查手轮是否有4轴选择;检查操作面板是否有4轴按钮。

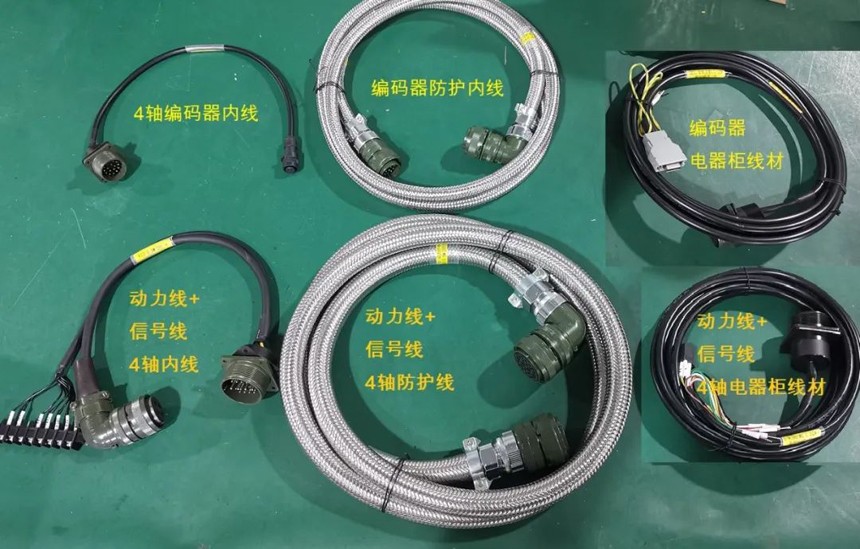

7、线长测量。为了拆卸方便,第四轴一般把一根电缆剪切成三段,通过连接器连接。分为第四轴内部电缆(转台厂家出厂配好),机床内带护电缆和电器

FANUC 系统如何追加第四轴?(前期选型)
